Dưới đây là một vài ví dụ mô tả ứng dụng bộ đo dòng test4 seneca

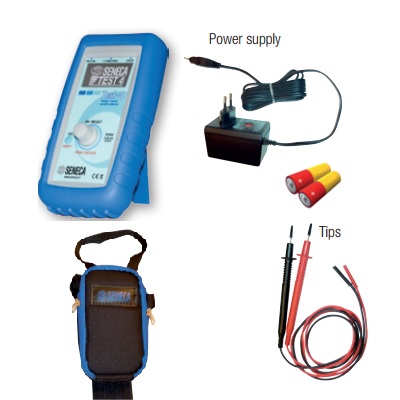

Đồng hồ đo dòng Test-4 Hãng Seneca
Bộ đo dòng Test-4 xuất xứ hãng Seneca - Italy Ngoài việc đo 2 dòng analog chuyên dùng của các thiết bị tự động hóa trong sản xuất. Đồng hồTes4-4 Seneca còn có khả năng phát dòng dạng áp để làm nguồn điện cung cấp vào các thiết bị trong thí nghiệm, các thiết bị test thử công công nghiệp mà không cần các nguồn cấp khác.
Ví dụ đồng hồ đo dòng Test-4 kểm tra cảm biến đo mức:
Trong trường hợp nối nguồn 24V vào cảm biến siêu âm dạng không hiển thị dãy đo 0,2-4 mét. Mặc dù cảm biến có nhận tín hiệu nguồn. Tuy nhiên; để biết chính xác tín hiệu cảm biến phát ra có dao động chính xác dãy đo 0-4 mét tương đương với 4-20mA hay không ta cắm 2 chân Bộ đo dòng test-4 seneca vào 2 chân âm dương của cảm biến siêu âm. Sau đó bắn sóng. Nếu sóng bắn tới max 4 mét mà đồng hồ đo dòng test4 seneca hiển thị 4mA. Hoặc bắn tới 0,2 mét mà thiết bị đo dòng test-4 seneca hiển thị dòng 20mA. Điều này cho thấy thiết bị cảm biến vẫn còn dùng tốt
Ví dụ đồng hồ đo dòng Test 4 kiểm tra tín hiệu cảm biến áp suất:
Tín hiệu ra của cảm biến áp suất thông thường là dòng 4-20mA. Điển hình như: cảm biến áp suất dãy đo 0-4 bar tương ứng tín hiệu truyền ra là 4-20mA. Ở điều kiện nhiệt độ bình thường; áp suất xem như ở mức 0 bar. Khi ta cắm 2 cực âm dương máy phát dòng test 4 seneca vào 2 chân âm dương của cảm biến áp suất; thì tín hiệu hiện lên trên màn hình thiết bị phát dòng test 4 này là 4mA thì xem như tín hiệu cảm biến truyền về là chính xác
- Đồng hồ kiểm tra dòng 4-20mA | Đồng hồ điện tử kiểm tra áp 0-10V
-0,002 mA là độ sai số của thiết bị đo dòng phát dòng test-4 khi chưa cắm bộ đo dòng seneca vào cảm biến. Và độ sai số này cực kỳ thấp
3,987 là tín hiệu phát ra khi cảm biến áp suất 0 bar
Ví dụ đồng hồ đo dòng test-4 phát áp tạo nguồn cho thiết bị:
Trong trường hợp ta muốn làm thử nghiệm về cảm biến đo mức axit bằng cảm biến dán vào thành bình đo mức. Trong khi xung quanh không có nguồn. Trường hợp này ta dùng bộ tạo áp test 4 seneca phát áp dạng analog 0-10V làm nguồn nuôi đưa vào cảm biến đo mức axit để kiểm tra mức axit trong bình chứa
Hoặc ví dụ thiết bị phát dòng test4 tạo ra dòng 4-20mA đẩy tín hiệu 4-20mAvào kiểm tra biến tần còn hoạt động ổn định không. Ngoài ra, thiết bị phát nguồn dòng 0-10V | Bộ phát tín hiệu dòng 4-20mA có độ chính xác cao
