Đồng hồ đo lưu lượng SIEMENS SITRANS F M MAG 5100W với màn hình hiển thị MAG 5000/ MAG 6000 cho các ứng dụng đo nước sạch và nước thải
1. Giới thiệu chung
2. Lắp đặt thân đồng hồ
3. Cài đặt thông số cơ bản
4. Bảng lỗi thông dụng và hướng xử lý
5. Vệ sinh đồng hồ lưu lượng điện từ sau thời gian sử dụng
-----
1. Giới thiệu chung
Đồng hồ đo lưu lượng SIEMENS SITRANS F M MAG 5100W với màn hình hiển thị MAG 5000/ MAG 6000 cho các ứng dụng đo nước sạch và nước thải. Kích thước đồng hồ bao gồm các size : DN15, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN750, DN800, DN900, DN1000, DN1050, DN1100, DN1200, DN1400, DN1500, DN1600, DN1800, DN2000
Với lớp lót cao su cứng ( NBR Hard Rubber ) nên đồng hồ phù hợp chất lỏng có nhiệt độ trong phạm vi : -10 ... +70 °C
Điện cực làm bằng vật liệu Hastelloy C-276 chống ăn mòn cao do đó hoàn toàn phù hợp cho ứng dụng đo nước, đặc biệt là nước thải sinh hoạt và nước thải công nghiệp có thành phần acid và kiềm.
Vật liệu thân đồng hồ ( Sensor ) : Carbon steel ASTM A 105, with corrosionresistant coating
Nguồn cấp : 115-230V AC 50/60 Hz hoặc 11 ... 30 V DC/ 11 ... 24 V AC.
Ngõ ra : 4-20mA, xung, relay
Có 2 kiểu lắp đặt mặt hiển thị
- Hiển thị tại chỗ ( compact ) : mặt hiển thị gắn chung với thân đồng hồ
- Hiển thị kéo ra ( remote ) : mặt hiển thị tách rời với thân đồng hồ, được kết nối thông qua cáp tín hiệu
2. Lắp đặt thân đồng hồ
3. Cài đặt thông số cơ bản
4. Một số lỗi thông dụng trên đồng hồ đo lưu lượng Siemens MAG5100W - MAG5000 - MAG6000 và hướng xử lý
W21 - Pulse overflow : lưu lượng đo được quá lớn so với xung cài đặt --> hướng xử lý : cài đặt lại thông số xung ngõ ra
P40 SENSORPROM : có thể SENSORPROM chưa được lắp hoặc bị hư --> hướng xử lý : kiểm tra xem đã lắp SENSORPROM chưa, vệ sinh chân cắm, lắp lại
F61 SENSORPROM : hư SENSORPROM --> hướng xử lý : thay mới
Đồng hồ báo sai ( ít hơn ) so với lưu lượng thực tế --> kiểm tra lại bên trong đường ống, nếu có nhiều bùn và các chất bẩn bên trong thì vệ sinh sạch

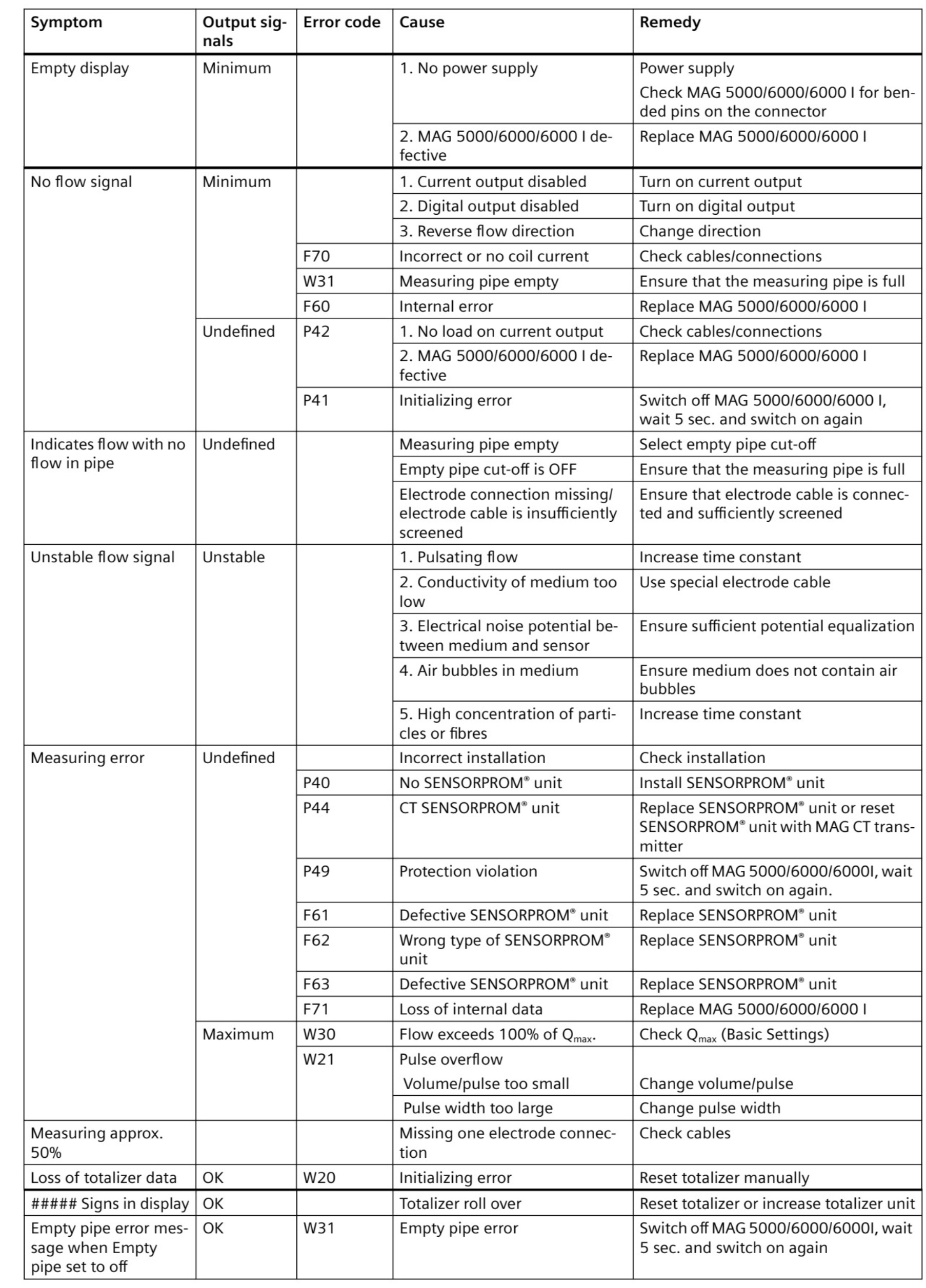

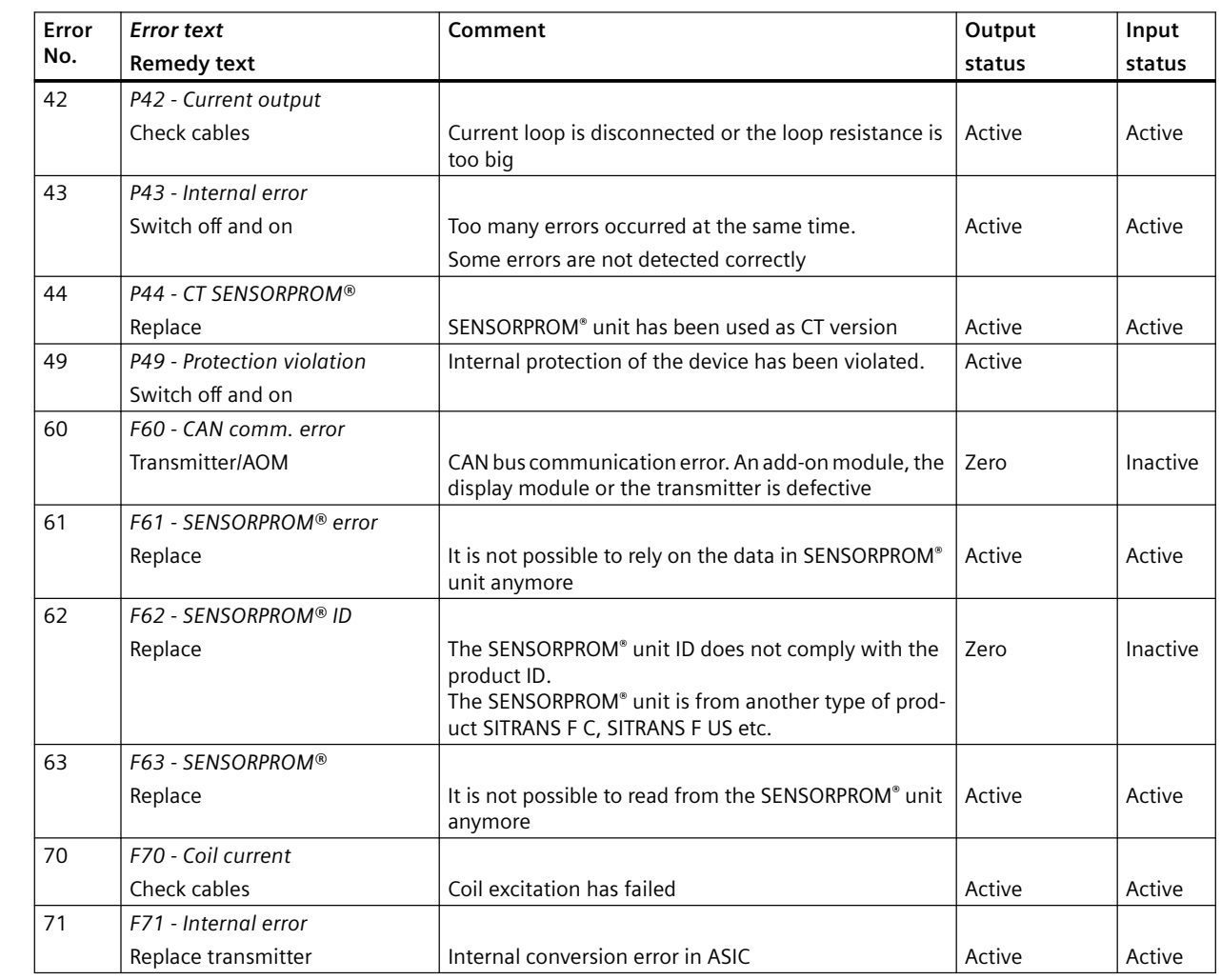

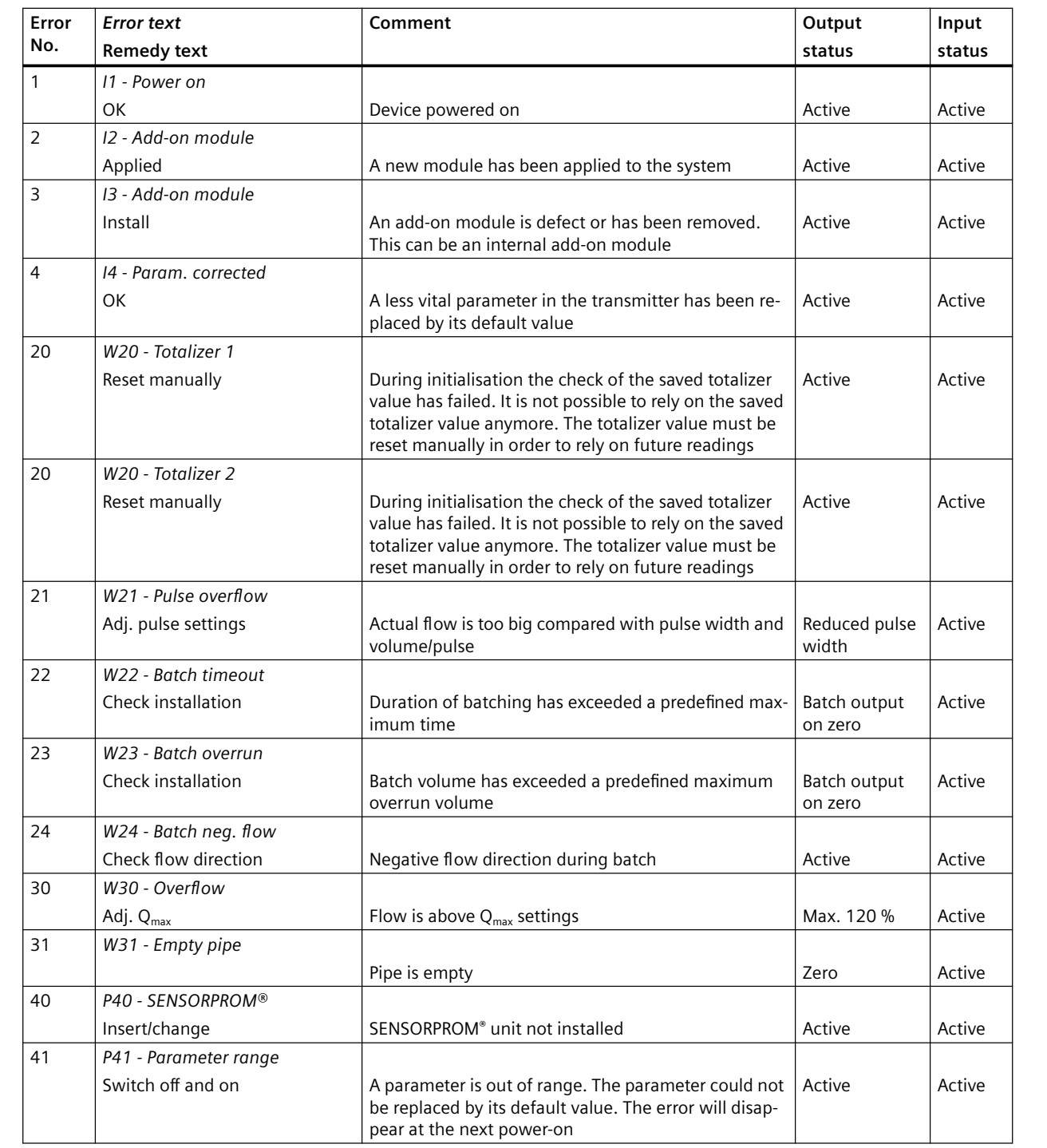

Và một số lỗi khác chi tiết theo bảng dưới đây:
